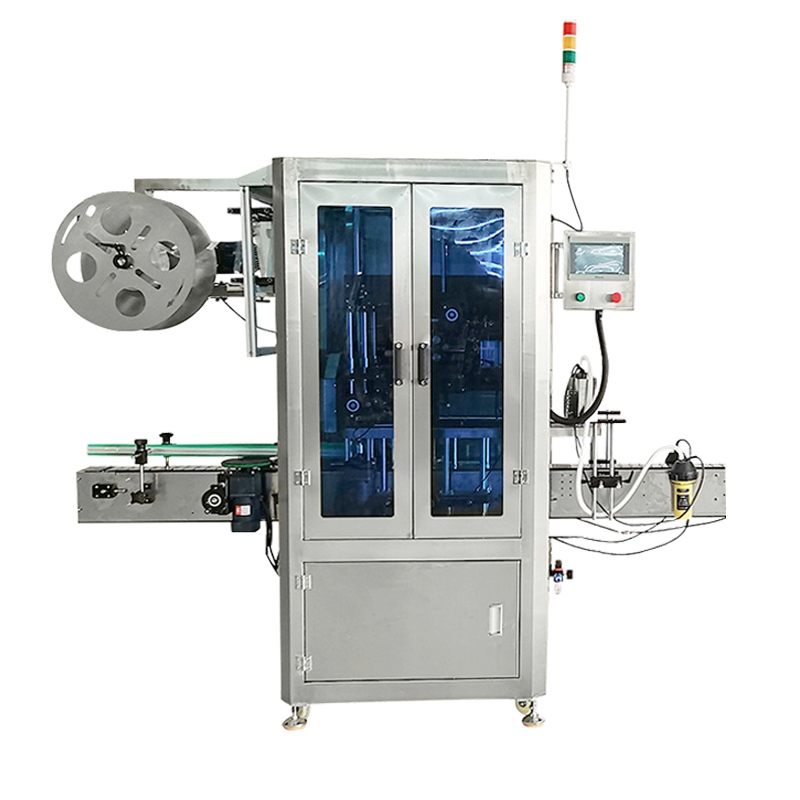

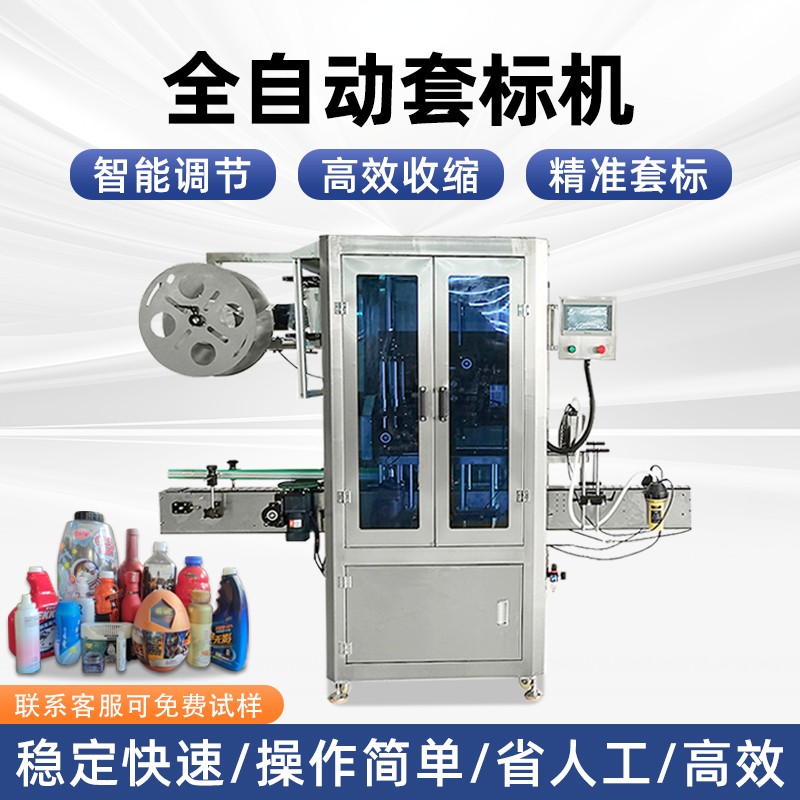

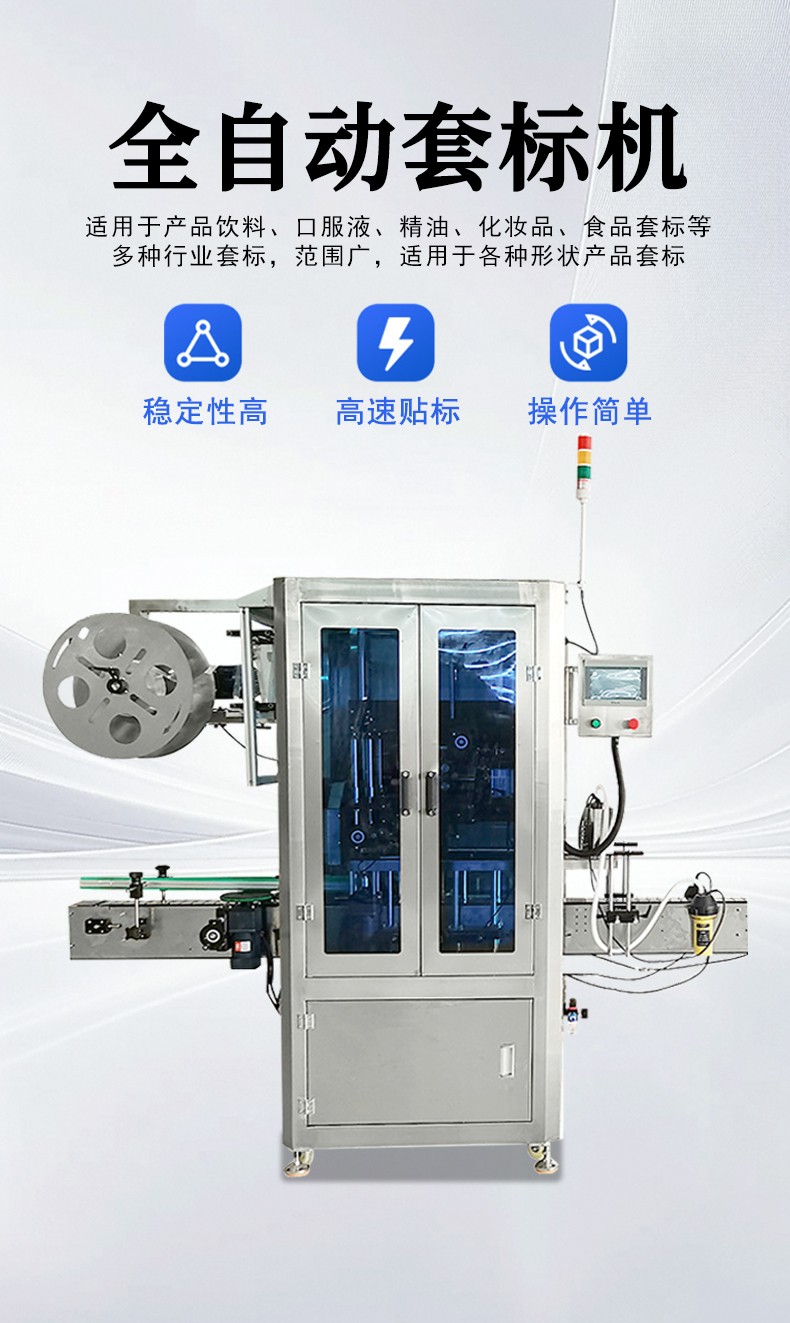

全自動套標機廠家礦泉水醬料瓶套標機熱收縮電熱塑料瓶高速套膜機

詳情說明 / Details

全自動套標機的核心技術是其實現高精度、高速度、高穩定性套標的關鍵，主要圍繞 “標簽精準控制”“容器協同定位”“標簽高效固定” 三大核心需求展開，具體可分為以下 6 類關鍵技術：

一、標簽精準輸送與張力控制技術

標簽在輸送過程中的 “穩定性” 直接決定后續裁切與套合精度，該技術是解決 “標簽褶皺、斷裂、裁切偏差” 的核心，包含兩大關鍵模塊：

動態張力自適應控制技術
- 核心原理：通過張力傳感器 + 伺服電機閉環控制，實時監測標簽卷材的張力變化（如放卷過程中卷材直徑減小導致的張力波動），并自動調整放卷電機轉速或阻尼器壓力，使標簽張力始終保持在設定范圍（通常為 5-20N，根據標簽材質調整）。
- 技術優勢：避免因張力過大導致標簽拉伸變形，或張力過小導致標簽堆疊褶皺，尤其適配薄型熱收縮膜（如厚度 20-50μm 的 POF 膜）等易變形標簽。
標簽糾偏技術
- 核心原理：通過光電糾偏傳感器（如邊緣檢測傳感器、色標傳感器）實時識別標簽卷材的邊緣或預設色標位置，若發現標簽偏移（如左右偏移超過 0.5mm），自動驅動糾偏機構（如滾珠絲杠帶動放卷架橫向移動），將標簽拉回正確輸送路徑。
- 應用場景：針對寬幅標簽（如寬度＞100mm）或印刷精度要求高的標簽（如需要對齊容器圖案的標簽），確保標簽輸送方向與裁切、套合方向完全一致。

二、標簽高精度裁切技術

裁切精度直接影響標簽尺寸一致性（如長度偏差、切口平整性），是避免 “套標過大 / 過小、標簽邊緣毛邊” 的關鍵，核心技術包括：

色標定位 + 伺服同步裁切技術
- 核心原理：通過高分辨率光電色標傳感器（識別精度可達 0.1mm）讀取標簽上的印刷色標（通常為黑色 / 白色定位點），將信號傳遞給 PLC 控制器，控制器根據色標間距計算標簽實際長度，再驅動伺服裁切電機（響應速度＜10ms）帶動切刀（旋轉刀或平刀）精準裁切。
- 技術優勢：解決標簽印刷誤差（如批次間長度微小差異）導致的裁切偏差，確保每片標簽長度誤差≤±0.3mm，尤其適配印刷圖案連續的標簽（如環繞瓶身的全景標簽）。
高速切口優化技術
- 針對高速機型（套標速度＞600 瓶 / 分鐘），采用鎢鋼材質旋轉刀（硬度 HRC60 以上，耐磨壽命＞10 萬次）或超聲波裁切機構：
  - 旋轉刀通過 “刀輥 + 砧輥” 咬合裁切，配合刀面涂層（如特氟龍）減少標簽粘連，確保切口平整無毛邊；
  - 超聲波裁切通過高頻振動（20-40kHz）使標簽局部瞬間熔化分離，避免熱收縮膜因機械裁切產生的拉伸變形，尤其適配易拉絲的 PE/PET 標簽。

套標精度的核心是 “標簽與容器的位置對齊”，需解決容器輸送偏差、套合時機錯位等問題，關鍵技術包括：

容器動態定位技術
- 核心原理：通過高速視覺傳感器（幀率＞300fps）或編碼器 + 撥輪定位機構，實時捕捉容器的輸送速度、間距及旋轉角度（針對異形瓶）：
  - 編碼器記錄輸送帶轉速，計算容器到達套標頭的精準時間；
  - 撥輪機構通過伺服電機驅動，將容器調整為等間距（誤差≤1mm）、同方向排列，確保每個容器的套標位置（如瓶頸、瓶身中部）與標簽開口完全對應。
- 應用場景：適配圓形瓶、方形瓶、橢圓形瓶等不同形狀容器，尤其解決異形瓶因輸送時 “偏移、旋轉” 導致的套標歪斜問題。

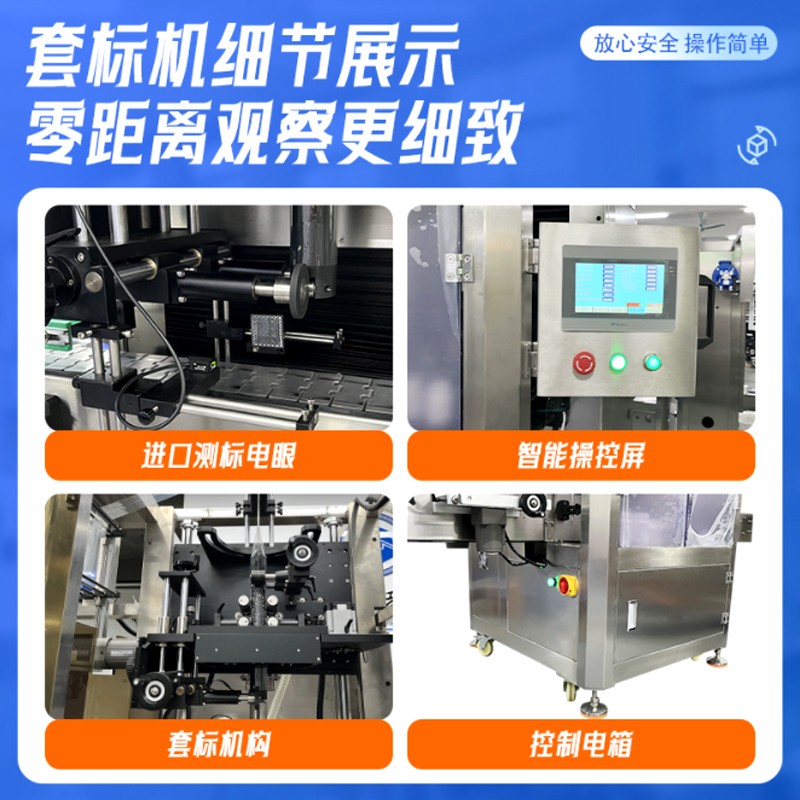

套標頭同步聯動技術
- 核心原理：套標頭的 “標簽撐開 - 推送” 動作與容器輸送速度通過PLC 伺服同步控制實現毫秒級匹配：
  - 當容器到達套標頭正下方時，光電傳感器觸發信號，套標頭的氣動夾爪瞬間撐開標簽（開口尺寸比容器直徑大 5-10mm，避免卡瓶）；
  - 推送機構根據容器移動速度同步向下推送標簽，確保標簽在容器移動過程中 “無卡頓、無偏移” 地套合，套標位置誤差≤±0.5mm。

熱收縮標簽是主流應用（占比超 70%），該技術決定標簽貼合度（無氣泡、無褶皺）和定型效率，核心技術包括：

熱風循環均勻加熱技術
- 核心原理：熱收縮通道內采用多組離心風機 + 導流板設計，形成 “上下左右環繞式熱風循環”，風速可分區調節（如入口段風速 3-5m/s，中段 5-8m/s，出口段 3-5m/s），確保標簽各部位受熱均勻（溫差≤±2℃）。
- 關鍵設計：通道內壁采用不銹鋼材質（耐高溫、易清潔），并設置 “防燙隔熱層”，避免熱量流失；同時配備溫度傳感器（精度 ±1℃），實時監測通道內溫度，若超過設定值（通常 120-180℃，根據標簽材質調整），自動切斷加熱管，防止標簽過熱變形。
紅外 + 熱風復合加熱技術
- 針對厚型標簽（如厚度＞80μm 的 PVC 標簽）或異形容器（如帶凹槽的瓶身），采用 “紅外預熱 + 熱風定型” 復合模式：
  - 入口段通過紅外加熱管（波長 2-5μm）快速穿透標簽表層，使標簽內部先軟化；
  - 中段通過熱風循環將熱量傳遞至標簽與容器的間隙，排出空氣（避免氣泡），并使標簽緊密貼合容器凹槽部位，解決 “凹槽處標簽收縮不徹底” 的問題。
